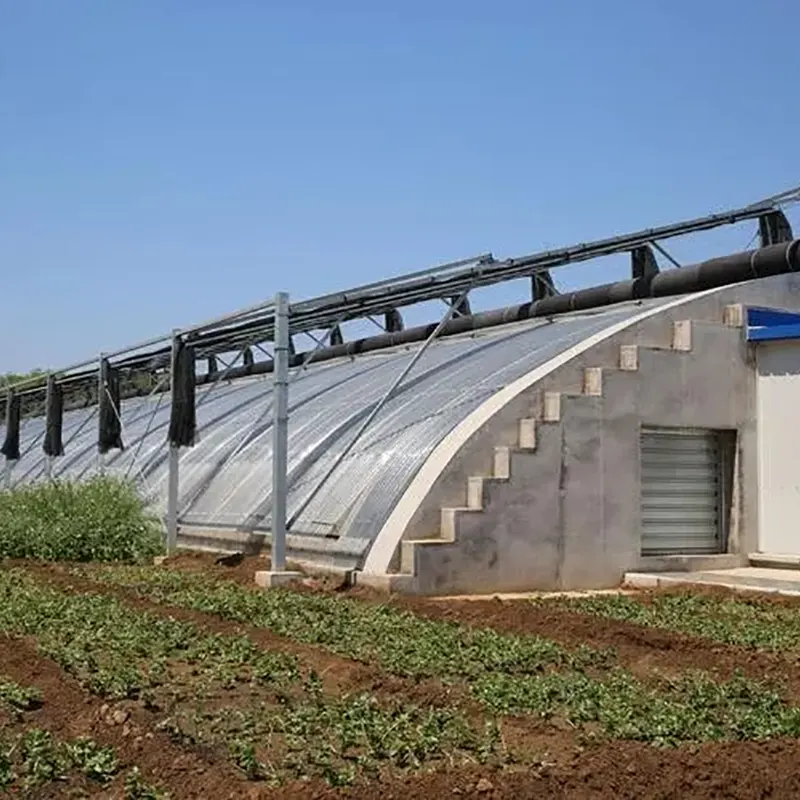

Hegesztett acél rácsos egylejtős napelemes üvegház

A Ruize gyártja a Welded Steel Truss Single-Slope Solar Greenhouse-t Kínában, és gyártóként, szállítóként és gyárként szállítja a nagy mezőgazdasági projektekhez. Meghatározó jellemzője a hegesztett háromszög alakú rácsos, amelyet felső és alsó húrok alkotnak, átlós tagokkal egy szerkezeti egységgé hegesztett. Az egyszerű egycsöves kerethez képest ez a konfiguráció nagyobb teherbíró szerkezetet biztosít olyan projekteknél, ahol a fesztáv, a hóterhelés és a szélállóság fontos szempont.

Az üvegház megtartja a nagy elülső lejtő és a szigetelt hátsó rész szoláris-üvegház alapkoncepcióját, de nagyobb hangsúlyt fektet a szerkezeti kapacitásra. Kereskedelmi ültetési bázisokhoz, mezőgazdasági parkokhoz és egyéb olyan projektekhez készült, ahol az üvegháznak szélesebb belső munkaterületet kell elhelyeznie, nehezebb burkolattal, szigeteléssel vagy segédberendezésekkel együtt.

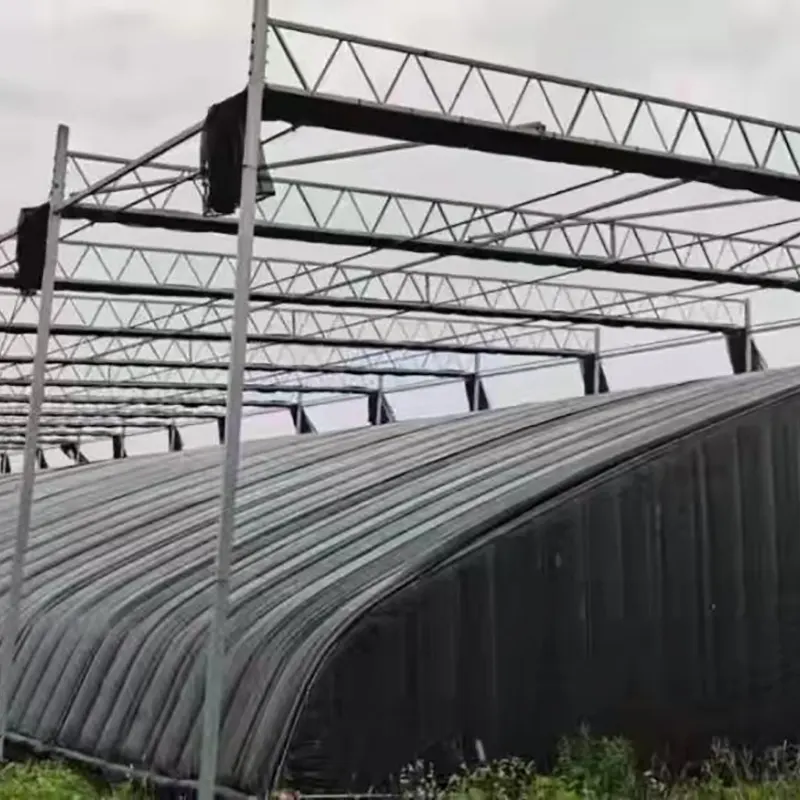

Mit változtat meg a hegesztett rácsos

Háromszög teherhordó geometria

A keret hegesztett háromszög rácsos rácsokat használ, ahelyett, hogy az egyes kerek vagy ovális csövekre támaszkodna fő tetőtartóként. A felső húr, az alsó húr és az átlós elemek együttesen osztják el a terhelést a rácsos szerkezeten keresztül.

• Nagyobb szerkezeti merevség, mint egy egyszerű egycsöves keret
• A tető és a környezeti terhelés egyenletesebb elosztása
• Alkalmas nagyobb fesztávhoz és nehezebb üvegházi konfigurációkhoz
• Alkalmazható a projekt-specifikus szél- és hóterhelési követelményekhez

Ez a kialakítás különösen fontos azokon a területeken, ahol a felgyülemlett hó, az erős szezonális szél vagy a nagyobb üvegházméretek nagyobb követelményeket támasztanak a tartókerettel szemben. A végső rácsos méreteket, a távolságot és az alapozást a helyi viszonyoknak megfelelően kell kiszámítani.

Egy lejtős napelemes kialakítás a téli termesztéshez

Elülső lejtő a napkollektorhoz

Az elülső lejtő a téli napsugárzás körül van kialakítva, lehetővé téve az üvegház számára, hogy a nap folyamán kihasználja a rendelkezésre álló napfényt. A dőlésszög a projekt helyének, az üvegház méreteinek és a termésigénynek megfelelően tervezhető.

A megfelelő üvegházhatású fóliák a fényáteresztés, az alacsony hőmérsékletű teljesítmény, a tartósság és a tervezett termés alapján választhatók ki. A PE, PO és EVA fólia opciók megfontolhatóak a különböző üvegházi konfigurációkhoz.

Hátsó rész a hő megtartásához

A hátsó fal és a hátsó lejtős szerkezet biztosítja a fő hőmegtartó funkciót. Szigetelő anyagok beépíthetők a hátsó részbe, hogy csökkentsék a naplemente utáni hőveszteséget, és segítsenek stabilabb belső környezet kialakításában télen.

Ahol a hőmérséklet túl alacsony a passzív hővisszatartáshoz, az üvegház kombinálható hőtakaróval és fűtőberendezéssel. A szükséges konfiguráció a helyi téli hőmérséklettől, a termés hőmérsékleti követelményeitől és az üvegház működési feltételeitől függ.

Teljes keretes tüzihorganyzás

Az acélvázat tűzihorganyzással kezelték a kültéri korrózióvédelem érdekében. Mivel a hegesztett szerkezetek számos csatlakozási pontot tartalmaznak, a hegesztett felületek kezelése a hosszú távú karbantartás fontos része.

A szállított gyártási folyamat magában foglalja az acélfelület előkészítését, hegesztését, a megfelelő hegesztési területek csiszolását, cinkjavító kezelést és passziválást. A cél a korrózióvédelem fenntartása mind a fő acélelemeken, mind a megmunkált csatlakozási területeken.

Megfelelő környezeti és karbantartási feltételek mellett a horganyzott acélszerkezetet hosszú távú kültéri használatra tervezték. A tényleges élettartam az éghajlattól, a bevonat állapotától, a szerkezeti terheléstől és a karbantartás gyakoriságától függ.

Hatalmas terület mezőgazdasági műveletekhez

A hegesztett rácsos konfiguráció ott használható, ahol nagyobb szabad termőterületre van szükség. A rácsos fesztáv és a támaszték elrendezésének a teljes szerkezeti tervezés részeként történő megtervezésével az üvegház helyet biztosít a növénysorok, a betakarítás, a belső szállítás és a kiválasztott mezőgazdasági gépek számára.

Összekapcsolt üvegházi projekteknél a kiszolgáló folyosók és a berendezések hozzáférése a rácsos elrendezéssel egyidejűleg tervezhető. Ez segít elválasztani a művelési területeket a szállítási útvonalaktól, és megkönnyíti a nagyobb telepítési műveletek megszervezését.

Konfigurációs referencia

Berendezések az ellenőrzött téli termeléshez

Az üvegházváz támogathatja a projekt szerint kiválasztott környezet-ellenőrző rendszerek integrációját. A megerősített szerkezeti kialakítás akkor hasznos, ha további szigetelést vagy felszerelést kell beépíteni az üvegházi konfigurációba.

• Elektromos nagy teherbírású hőtakaró rendszer
• Automatikus felső és oldalsó szellőző fólianyitó
• Légkeringtető ventilátorok
• Integrált víz- és műtrágyarendszer
• Téli fűtőegységek
• Belső és külső árnyékoló rendszerek
• Távoli hőmérséklet és páratartalom figyelés
• Megerősített esővíz elvezető rendszer

A berendezés kiválasztását a termény, az üvegháztérfogat, a helyi éghajlat és a szükséges üzemi hőmérséklet alapján kell kiválasztani, nem pedig minden projekthez egyetlen szabványcsomagot alkalmazni.

Alkalmas nagy mezőgazdasági projektekhez

A szerkezet olyan projektekhez készült, ahol a nagy teherbírású keretezés és a téli növényvédelem egyaránt fontos.

• Nagy mezőgazdasági ültetőparkok a hideg régiókban
• Gyógynövények téli termesztése
• Prémium minőségű gyümölcs- és zöldségtermesztési alapok
• Nagyüzemi palántalétesítmények
• Magas színvonalú mezőgazdasági demonstrációs projektek
• Kereskedelmi szezonon kívüli növénytermesztés
• Tengerentúli mezőgazdasági mérnöki projektek

Helyi szél- és hóviszonyokra tervezve

A rácsos szerkezet a projekt helyszínének környezeti terhelései köré tervezhető. A végső szerkezeti specifikáció meghatározásakor figyelembe kell venni a szélsebességet, a hóterhelést, a magasságot, az üvegház fesztávolságát, a keretek távolságát és az alapozás feltételeit.

Ez a projektalapú megközelítés különösen fontos a nagy szélességi fokon vagy magas tengerszint feletti magasságon lévő területeken, ahol a hófelhalmozódás, az erős szél és a nagy szezonális hőmérséklet-különbségek lényegesen eltérő szerkezeti követelményeket támasztanak a hagyományos mezőgazdasági üvegházakétól.

A gyártástól a tengerentúli telepítésig

A Ruize koordinálja az acélgyártást, a hegesztést, a horganyzást, az üvegházhatású burkolóanyagokat és a kiválasztott támogató alkatrészeket az exportprojektekhez. Az üvegházszerkezet szállítható részekre osztható a megerősített export-csomagolás és konténer-rakodás érdekében.

A projektdokumentáció tartalmazhat szerkezeti rajzokat, szerelési utasításokat és műszaki videókat. Nagyobb tengerentúli mezőgazdasági projektek esetén az összeszerelés és az üzembe helyezés során távoli műszaki útmutatás adható, a későbbi karbantartáshoz cserevázelemek és üvegházhatású fólia is rendelkezésre áll.

A hegesztett keret karbantartása

A rendszeres ellenőrzésnek a horganyzott bevonatra, a hegesztett és javított területekre, a csatlakozási pontokra, az üvegházhatású fóliára, a vízelvezető utakra és a tartóberendezésekre kell összpontosítania. Különös figyelmet kell fordítani a szerkezetre erős hóesés vagy erős szél előtt és után.

Ha egy burkolólap, csatlakozó vagy más egyedi alkatrész megsérül, a megfelelő alkatrész általában a teljes üvegházváz eltávolítása nélkül cserélhető. Ez segít leegyszerűsíteni a karbantartást a hosszú távú kereskedelmi termesztési projekteknél.

Gyakran Ismételt Kérdések

Mi a fő különbség a hegesztett rácsos üvegház és a hagyományos csőváz között?

A fő különbség a teherhordó szerkezet. A hegesztett változat felső és alsó húrokból, valamint átlós elemekből álló háromszögű rácsos rácsokat használ, így merevebb szerkezeti összeállítást hoz létre, amely jobban illeszkedik a nagyobb fesztávhoz és nagyobb tervezési terheléshez.

Tervezhető-e az üvegház erős havas területekre?

Igen. A rácsos konfiguráció nagyobb hóterhelésre is tervezhető, de a végső szerkezetet az aktuális helyi hóviszonyok, fesztáv, kerettávolság és alapozási terv alapján kell kiszámítani. A nagy teherbírású keret nem helyettesíti a helyspecifikus szerkezeti tervezést.

Támogatható-e az üvegház további hőtechnikai berendezéseket?

A hőtakarók és a kiválasztott segédberendezések integrálásakor figyelembe vehető a megerősített rácsos szerkezet. A szerkezeti tervezés során meg kell erősíteni a berendezés súlyát, rögzítési módját és terhelési helyzetét.

Biztosíthat-e az üvegház nagy munkaterületet a mezőgazdasági gépek számára?

Igen. Nagyobb fesztávok is tervezhetők, hogy nyitottabb belső teret biztosítsanak az ültetéshez, a betakarításhoz és az anyagmozgatáshoz. A végső szabad szélesség és a belső támaszték elrendezése a szerkezeti számításoktól és a használt gép méreteitől függ.

Testreszabható a szerkezet egy tengerentúli projekthez?

Igen. A rácsos specifikáció, a fesztáv, a magasság, a távolság és az üvegház teljes mérete beállítható a helyi szél, hó, magassági és helyszíni körülmények szerint. Támogató fólia, szigetelő és környezet-ellenőrző rendszerek is kiválaszthatók a projektkonfiguráció részeként.
